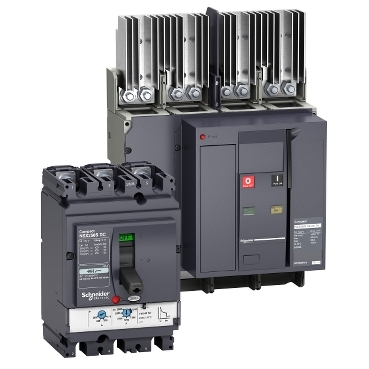

Compact NSX DC PV S光伏專用塑殼斷路器

型號 NSX DC PV S
額定電流In(A) 200 250
額定電壓Ue(V) 1200 1200
額定絕緣電壓Ui(V)   1200 1200
額定沖擊耐受電壓Uimp(KV) 8 8
級數P 4 4
極限分段能力 Icu(KA rms)      20 20
使用分段能力 Ics(KA rms) 20 20
脫扣單元-熱磁式 TMD TMD
過載保護Ir(A) 0.7-1In  0.7-1In
短路保護Im(A) 5-10In 4-8In
機械壽命 20000 20000
電氣壽命 8000 8000
安裝方式 固定式 固定式
尺寸W*H*D(mm) 140*161*86 140*161*86
訂貨號 LV43820420 LV43846220

直流專用設計，電壓可高達1200V，支持各種環境的應用。   雙旋轉觸頭結構，快速熄滅臨界電流，安全可靠。  ICS=100%ICU，保證光伏系統故障后仍能安全使用。

Compact NSX DC PV S 光伏專用直流塑殼斷路器運用于直流匯流箱與直流屏，分別作為匯流箱的出線保護和光伏逆變房的進線保護。
直流匯流箱與逆變房之間距離較遠（可達200米），故匯流箱的出線端和逆變房的進線端都需設有短路保護。每個直流匯流箱中，在一次匯流后放置一臺Compact NSX DC PV S 光伏專用直流塑殼斷路器，光伏逆變房中的直流屏內，放置6-8臺Compact NSX DC 光伏專用直流塑殼斷路器作為二次回流支路保護。
施耐德推薦光伏常用兩種額定電流規格直流塑殼斷路器：200A/ 250A，具備過載和短路保護功能，保護電纜和電氣設備，適用于光伏發電系統。Compact NSX DC PV S系列斷路器符合了2015年最新用于太陽能光伏（PV）系統的認證技術規范，其獨特的雙旋轉觸頭設計可以更快分段零界電流，提高了設備的安全性和高效性，為您帶來更強的競爭力
